SN610轴承座尺寸参数：
- 品牌：NSK（日本精工株式会社）
- 类型：直立式轴承座
- 型号：SN610
- 手机版：SN610轴承座

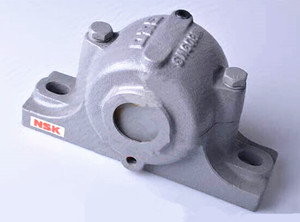

- NSK SN610轴承座尺寸图纸如下，标准的NSK轴承座加强设计，由优质纯净钢加工而成，NSK SN610轴承座具有极低的摩擦系数与优良的润滑性能。
SN610轴承座尺寸参数图
.jpg) |
| H1 |
30 |
mm |
高度 |
| H2 |
135 |
mm |
高度 |
| GH13 |
50 |
mm |
高度 |
| T |
M12 |
mm |
规格 |
| N |
18 |
mm |
长度 |
| N1 |
23 |
mm |
长度 |
| S |
M16 |
mm |
规格 |
| DH8 |
110 |
mm |
直径 |
| HH13 |
70 |
mm |
高度 |
| J |
210 |
mm |
长度 |
| A |
115 |
mm |
宽度 |
| L |
255 |
mm |
长度 |
| A1 |
70 |
mm |
宽度 |
| |
| |
|
|
|
| 适用部件 |
| LRN(定位圈） |
SR 110x10 |
|
定位圈规格（外径×宽） |
| Q |
1 |
|
定位圈个数 |
| SBBN |
1310K |
2310K |
调心球轴承 |
| AN |
22310HK |
21310HK |
调心滚子轴承 |
| AD |
H310X |
H2310 |
紧定套型号 |
| 油封 |
| OS |
GS 10 |
|
油封 |
| 重量 |
| kg |
4.7 |
KG |
重量 |
| 轴径 |
| D1 |
45 |
mm |
轴径 |
| 轴承座 |
| PLB |
SN610 |
|
型号 |
NSK标准型立式带座 SN5型.SN6型 注 (1) 包括油封 定货时, 请以“立式轴承箱+轴承+紧定套+定位圈”的方式选购。 注 (2) X尺寸表示轴承中心与立式轴承座中心的偏移, 使用1个定位圈时, 为定位圈宽的1/2, 使用2个时则为0。 (3)也可使用同一编号ZF型。
|
