NSK带座外球面球轴承组件

NSK带座外球面轴承是将轴承、轴承箱及密封装置等进行小型化组合、作为组成机械的主要部分的组件进行了标准化，提高了通用性，易于使用的产品。

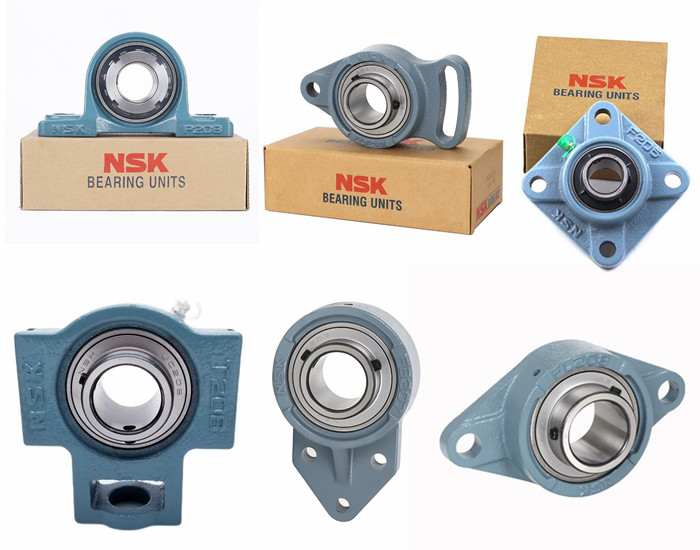

NSK带座外球面球轴承种类：常用座有立式座（ P ）、方形座（F）、凸台方形座（ FS ）、凸台圆形座（ FC ）、菱形座（ FL）、环形座（ C ）、滑块座（ T ）等。

NSK带座外球面球轴承组件，简化了机械的外围结构，因此，在安装及维护方面更加合理化，而且，由于具有调心性，可防止安装误差引起的力矩载荷。另外，由于易于安装于机台及侧壁，所以可用在框架结构体等所有的地方。正因为具有上述特点，NSK带座外球面球轴承组件的应用领域得以快速扩大，同时，也要求我们备有多种多样及各种性能的产品。

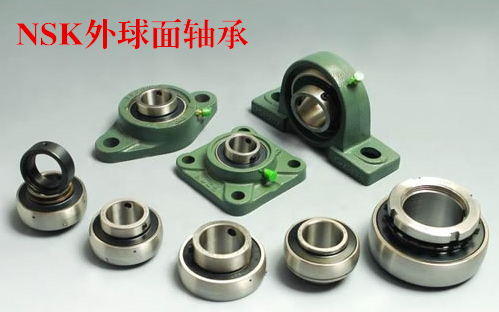

NSK外球面轴承：

  （UC系列外球面轴承）
这是NSK外球面轴承为组件用专门设计的轴承，备有适于不同安装方法等的各种式样的产品。有关详情，请参阅带座外球面球轴承组件商品目录及带座外球面球轴承组件手册。

1.  UCP立式带座外球面球轴承组件：

     UCP200系列     UCP300系列

   这是NSK球轴承组件中最具代表性的式样，强度充分、构造简单的轴承箱内装有轴承。广泛用于各种传动装置及普通机械等。

2. UCF方形法兰盘型组件：

  UCF200系列          UCF300系列
    NSK方形轴承座为方形的法兰盘，可用4根螺栓安装于机械的侧壁等处。NSK轴承的安装外围结构简单且易于安装，因此，这种组件产品被广泛使用。

3. UCFL菱形法兰盘型组件：


轴承箱为菱形的法兰盘，可用2根螺栓简单地安装于机台的侧壁等处。适用于需要安装空间及轴间距离小的情况。另外，其螺栓孔间隔，多与方形法兰盘型组件的对角位置的螺栓孔间隔相等。

4. 滑块座UCT系列带座外球面轴承

产品特点：带座外球面轴承由向心球轴承，密封圈及滑块座组成。 ·带止动螺钉，轴承芯内含润滑脂，轴座有加油孔，保养方便。

NSK带座外球面球轴承组件应用：冶金设备 矿山机械 造纸机械；农业机械、运输系统或建筑机械上。
